第四課 NMS公司產品的OAM概念

　　NMS公司的OAM組件是作為Natural Access服務提供給用戶的，用以管理一個機架甚至多個機架上的NMS板卡和軟件模塊。OAM即操作(Operation)、管理(Administration)、維護(Maintenance)，通過OAM可以創建、刪除、查詢OAM下的各組件的配置，啟動、終止或測試組件的運行，以及接收從組件發出的告警等事件通知。

1. NMS OAM數據庫

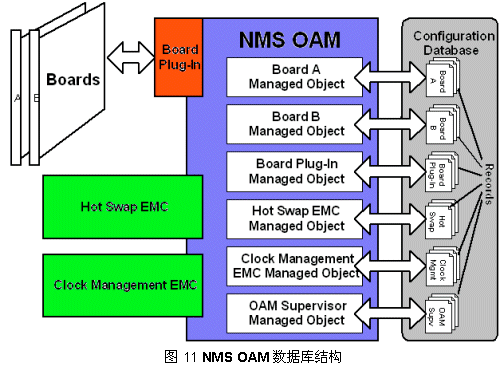

　　OAM所管理的各種組件以“對象(Object)”形式存在OAM數據庫中，每個“對象”都是一條數據庫記錄，包含其配置參數列表及參數值。OAM數據庫的結構如圖11所示。

a) NMS OAM中管理的組件

• 硬件模塊：

  包含NMS的四個板卡系列：AG、CG、CX、QX；僅支持PCI/cPCI板卡。


• 軟件模塊：


  • OAM Supervisor：是NMS OAM的主邏輯模塊，被集成在Natural Access服務守護程序ctdaemon中，其功能包括1)配置信息數據庫管理；2)各運行組件的協調；3)啟動時裝入板卡Plug-in模塊和EMC模塊。


  • Board Plug-in：用于NMS板卡和NMS OAM進行通信。


  • EMC：增加了一些輔助功能，如板卡熱插拔管理、時鐘管理(兼顧H.100/H.110總線時鐘)等。

b) NMS OAM中的管理對象

NMS OAM管理的組件進一步被歸類為各種管理對象：

• 板卡對象(Board)。
• 監控程序(Supervisor)。
• 即插件(Plug-in)。
• EMC對象

　　在OAM數據庫中，它們分別由成對的關鍵字名(參數)和參數值表示：如"Product=CG_6000C_QUAD"。關鍵字表明了系統配置和板卡設置，如時鐘(Clocking)、網絡接口(Network Interface)、以太網連接(Ethernet Connection)、DSP資源(DSP Resources)。

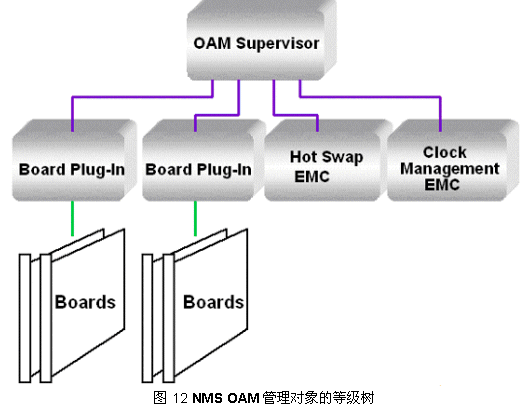

　　圖12給出了NMS OAM管理對象的等級樹。

2. NMS OAM的操作

　　NMS OAM提供兩種手段給用戶進行OAM操作：實用工具組和API接口函數。

a) NMS OAM服務管理工具(Utilities)

這些管理工具，以命令行方式讓用戶對OAM設備對象進行配置、管理、維護等操作。

• Oamsys：完成系統中對所有的設備配置(System-wide)和數據庫信息更新；
• Oamcfg：提供對OAM各項功能的使用，包括對象創建、刪除、配置修改等；
• Oammon：對管理對象進行監控、捕獲事件消息或向OAM客戶應用程序發送通知消息；
• Oaminfo：進行關鍵字查詢及其參數修改。

b) NMS OAM服務API

　　所有以上功能都可以通過NMS OAM Service提供的API接口完成，運行用戶通過直接對OAM功能進行存取，完成OAM功能。

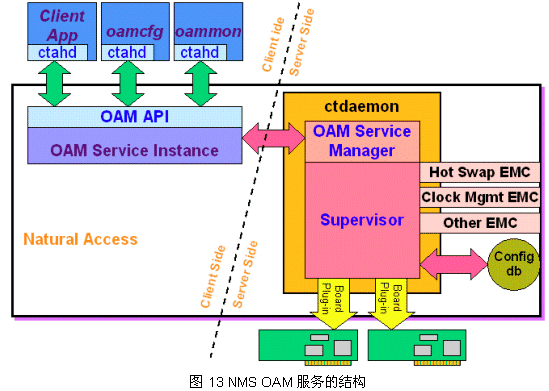

　　最后，我們這里給出NMS OAM服務的結構模式，如圖13，可以看到前面的管理工具也是通過OAM API實現的

問題

1) NMS的產品有哪些，有什么功能？

2) 如何建立自己的呼叫中心？

3) 如何在NMS產品構建的系統中進行OAM操作？
