CM-IMS計費解決方案研究
打造可運營可管理的多媒體核心網

2010/08/09

　　摘要：本文介紹了3GPP國際標準定義的IP多媒體子系統（IMS）計費架構和原理，優化了IMS計費架構，提出了中國移動CM-IMS計費解決方案。

1、引言

　　隨著IP技術的迅速發展和消費形式的日益多樣，3GPP所定義的IP多媒體子系統（IP Multimedia Subsystem，IMS）得到了全球眾多運營商和設備制造商的廣泛認可。但將3GPP系列標準應用于實際網絡部署，特別在運營管理方面還存在一定的問題，如：國際標準定義的計費采集點較多、計費系統架構復雜；對于新業務計費的支持不夠完善等。為了滿足全業務運營的需求，中國移動在IMS國際標準基礎上創新性的提出了適合自身實際需求的CM-IMS計費解決方案。

2、IMS計費架構和原理

　　2.1、IMS計費架構

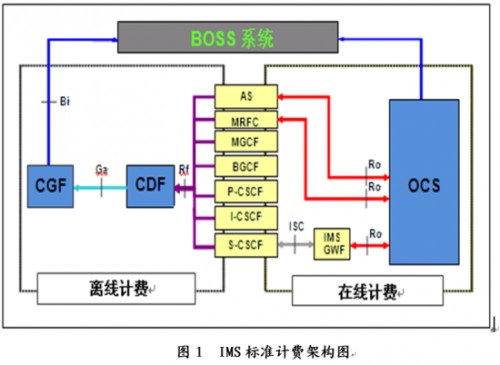

　　IMS在UMTS網絡中是疊加在分組域之上的多媒體子系統，3GPP制定了一系列IMS計費相關國際標準，包括：TS 32.240、TS 32.260、TS 32.275、TS 32.298、TS 32.299等。其中，3GPP TS 32.240提出了離線計費(Offline Charging)和在線計費(Online Charging)兩種計費模式，離線計費通過收集計費話單進行計費；在線計費通過事件觸發進行計費，運營商可以實時控制業務流程。IMS標準計費架構如圖1所示。


　　2.2、IMS離線計費原理

　　IMS離線計費涉及到的計費功能單元包括：S-CSCF(服務會話控制功能)、I-CSCF（查詢會話控制功能)、P-CSCF（代理會話控制功能)、BGCF(邊界網關控制功能)、MGCF(媒體網關控制功能)、MRFC(媒體資源功能控制器)和AS(應用服務器)。這些計費功能單元在IMS計費架構中統稱為CTF（計費觸發功能）。

　　CDF/CGF（計費數據功能/計費網關功能）合稱為計費網關，負責計費消息的采集、處理，以及計費話單（CDR）生成。計費網關與計費觸發功能之間是Rf接口，該接口采用Diameter協議。計費網關與BOSS系統之間是Bi接口，該接口一般采用FTP協議進行話單文件的傳送。話單文件的傳送包括Push和Pull兩種模式，其中Push模式是指：計費網關主動向BOSS系統發送話單文件；Pull模式是指：BOSS系統主動從計費網關獲取話單文件。

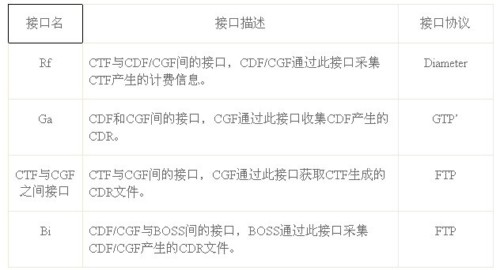

　　IMS離線計費相關接口及其對應的協議要求參見表1。

　　表1:IMS離線計費相關接口說明


　　CTF收集計費信息后，將計費信息填入Diameter消息的各AVP字段中，以ACR消息的形式發給CDF，CDF在收到ACR消息后，會向CTF回ACA消息。ACR消息包括四種類型，分別為：ACR[Start]、ACR[Interim]、ACR[Stop]、ACR[Event]。其中ACR[Start]、ACR[Interim]、ACR[Stop]用于成功會話相關的計費場景，而ACR[Event]用于不成功會話以及會話無關的計費場景。

　　當CDF從CTF接收到一個ACR[Start]時，CDF將打開一個屬于該網元的CDR，并將該ACR[Start]消息中各個AVP的值填寫到CDR的相應字段。

　　當CDF從CTF接收到一個ACR[Interim]時，CDF將該ACR[Interim]消息中各個AVP的值填寫或者更新該會話CDR的相應字段。

　　當CDF從CTF接收到一個ACR[Stop]時，CDF將該ACR[Stop]消息中各個AVP的值填寫到該會話CDR的相應字段，然后將CDR關閉。

　　當CDF從CTF接收到一個ACR[Event]時，CDF將打開一個屬于該網元的CDR，并將該ACR[Event]消息的各個AVP的值填寫到CDR的相應字段，然后將CDR關閉。

　　2.3、IMS在線計費原理

　　IMS在線計費涉及到的計費功能單元包括：S-CSCF、AS和MRFC。AS和MRFC具有在線計費消息觸發功能，并通過基于Diameter協議的Ro接口與OCS（在線計費系統）進行通信。S-CSCF通過基于SIP協議的ISC接口觸發業務控制流程到IMS-GWF（IMS網關功能）觸發相應的在線計費控制消息，實現在線計費。OCS通過Ro接口獲得在線計費請求和計費信息，對IMS用戶的網絡資源使用請求進行授權，并進行實時的計費。

　　相比于在線計費，離線計費的開銷相對較小，在IMS部署初期主要采用離線計費的方案，BOSS系統根據話單進行計費。若不做特別說明，下文中IMS計費系統的討論均針對離線計費。

3、CM-IMS計費采集點選擇

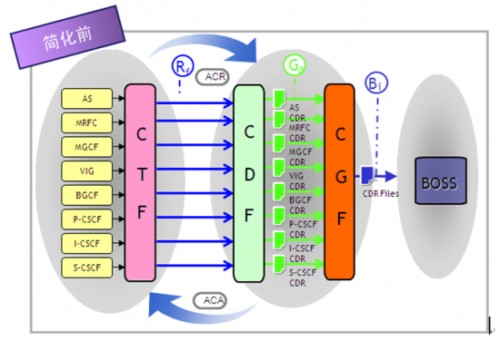

　　從第2節中對3GPP TS32.240中IMS計費架構的描述可知，IMS系統中AS/MRFC/MGCF/VIG/BGCF/P-CSCF/I-CSCF/S-CSCF等網元都可以產生計費信息。

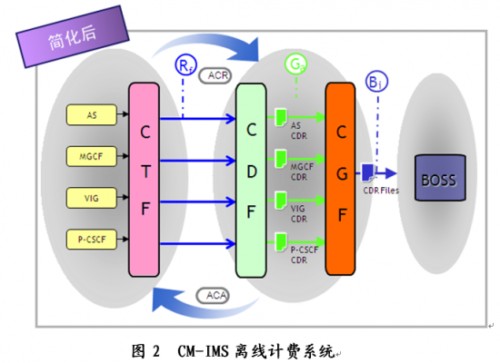

　　為了降低運營支撐系統的復雜度，中國移動CM-IMS網絡的離線計費系統將計費采集點簡化為四個：AS、P-CSCF、MGCF、VIG，如圖2所示意。其中，AS的話單對用戶進行業務計費；P-CSCF的話單用于與他省進行漫游計費結算；MGCF/VIG的話單用于CM-IMS網絡與CS域互通的結算、對賬、統計等用途。
　　IMS各計費采集點的功能及其計費話單的使用場景包括：

　　AS：執行業務邏輯。AS的話單中包括用戶信息、業務/補充業務類型、通話時長、SDP信息等業務相關的字段，該話單可以用于對用戶使用業務進行計費。

　　MRFC：負責媒體資源控制，包括媒體錄制/播放、媒體流混合、媒體內容解析等功能。MRFC話單中的相關信息（主要是SDP信息）可被AS的話單涵蓋。

　　MGCF：實現IMS域與CS域互通時信令的轉換。MGCF的話單中包括出/入中繼群的號碼，可以用于CM-IMS網絡與CS域互通的結算、對賬、統計等用途。

　　VIG：實現CS域和IMS域的視頻互通，可以用于CM-IMS網絡與CS域互通的結算、對賬、統計等用途。

　　BGCF：將用戶的會話路由到正確的PLMN/PSTN網絡。由于目前CM-IMS網絡中所有經過BGCF信令必定要經過MGCF，BGCF的話單可被MGCF的話單涵蓋。

　　P-CSCF：將終端請求路由到正確的I-CSCF或者S-CSCF。P-CSCF的話單中包括接入網信息，可用于省間漫游結算。

　　I-CSCF：在IMS終端注冊時，為用戶選擇提供服務的S-CSCF；以及為來話選擇被叫注冊的S-CSCF。

　　S-CSCF：負責IMS用戶注冊認證、業務觸發和控制、會話路由。如果不考慮話單關聯，S-CSCF能通過iFC的觸發獲知使用了哪個AS上的業務，但無法掌握AS內部的業務調用情況，因此S-CSCF無法滿足針對業務進行細分計費的需求。如果 S-CSCF和AS均作為計費采集點，需要將二者的話單進行關聯合并，該方案將增加計費系統的復雜度。因此，CM-IMS采用AS的話單對業務進行計費，S-CSCF的話單暫不使用。



4、CM-IMS計費系統架構

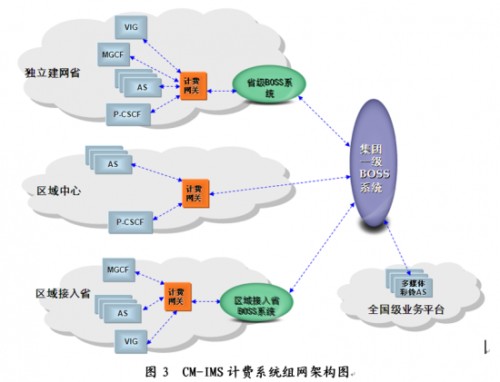

　　為了降低設備投資風險，CM-IMS在部署初期采用分省和區域中心相結合的組網方案，并設置全國級業務平臺。CM-IMS計費系統組網架構如圖3所示。


　　總體要求如下：

　　獨立建網省、區域接入省BOSS系統從計費網關采集話單，并由省級BOSS系統分揀漫游話單送至一級BOSS系統進行結算。

　　區域中心業務平臺和P-CSCF的話單由集團一級BOSS系統/南方基地BOSS系統從區域中心計費網關直采并進行分揀，然后分發到各省BOSS系統進行計費和結算。

　　全國級業務平臺（多媒體彩鈴AS）話單由一級BOSS系統直采，并分發到各省BOSS系統進行計費。

5、結束語

　　本文對3GPP國際標準定義的IMS計費架構和原理進行了介紹，并對中國移動CM-IMS網絡計費相關研究方案和策略進行了探討。本文將CM-IMS離線計費采集點簡化為AS、P-CSCF、MGCF、VIG，有效降低了運營支撐系統的復雜度。同時，針對CM-IMS網絡特有的分省和區域中心相結合的組網方案，制定了CM-IMS計費解決方案。上述技術解決方案的制定為CM-IMS網絡運營奠定了良好的基礎。
