發展中的MMS業務

楊紅梅　趙勇 2004/12/02

　　摘要　簡單介紹了MMS業務的體系結構和技術實現，探討了在不同運營商間實現MMS業務互聯互通的方式。針對目前MMS業務中存在的問題提出了解決方法，并展望了MMS業務的發展趨勢。

　　關鍵詞　MMS　MMS互聯網關　內容提供商

　　一、引言

　　為了滿足人們?nèi)找嬖鲩L的信息溝通需求，在現有SMS業務和EMS業務的基礎上，出現了一種能進一步提升信息服務表現能力的新信息服務，即MMS(多媒體消息業務)。MMS能為移動用戶提供多媒體數據信息服務，它不僅可以提供比SMS和EMS更為豐富的多媒體內容，而且可以把不同性質的內容組合在一起。例如，為照片配上文字說明、為動畫添加音效、為視頻片段加上伴奏音樂等等。通過MMS，移動用戶之間可以方便地傳送視頻片段、圖片、聲音和文字等多媒體信息以及他們之間的任意組合，實現即時的手機終端之間、手機終端和E-mail之間以及增值業務服務器與手機終端之間多媒體信息傳送。

　　二、MMS的體系結構

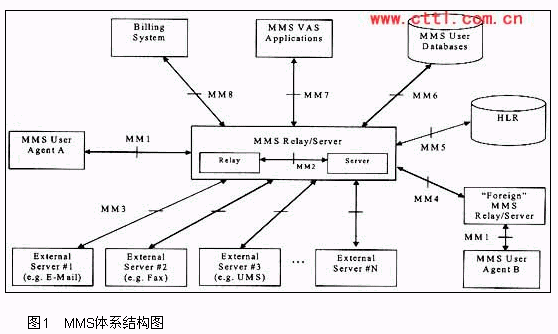

　　MMS業務并不依賴于具體的承載網絡平臺，無論是GSM，GPRS，CDMA，還是未來的3G網絡，都可以支持MMS業務。MMS可以集成已有的消息系統不同網絡之間的連接可以通過IP和相關的消息協議來完成，保證了不同無線網絡對多媒體消息系統的兼容性。從圖1可以看出，多媒體消息系統中新增的網元包括：

　　(1)MMS User Agent (MMS用戶代理)

　　MMS用戶代理通過MMS終端提供多媒體消息服務，MMS用戶代理是多媒體消息終端上的一個應用，可以位于用戶設備也可以位于和用戶設備直接相連的外部設備中。MMS用戶代理提供用戶瀏覽、編輯、處理多媒體消息等功能，消息的發送、接收、刪除等操作。MMS用戶代理支持MIME (Multipurpose Internet Mail Extensions)。多媒體消息采用MIME格式表示，通過MIME中不同子類型的定義，多媒體消息可包含文本、圖像、聲音等數據。


　　MMS用戶代理還提供用戶終端接收多媒體短信能力的協商；向用戶發送多媒體短信通知；對用戶的多媒體短信加密和解密；用戶之間的多媒體短信簽名；在用戶的SIM卡支持MMS的情況下，處理SIM卡中和MMS相關的信息；用戶特性的管理等功能。

　　(2)MMSC(MMS Relay/Server)

　　MMSC多媒體消息中心包含MMS服務器和MMS中繼的功能，對多媒體消息進行協議轉換、內容適配、存儲和調度，完成多媒體消息在不同多媒體設備之間的傳遞操作。同時，MMSC生成話單用于計費。其中，MMS服務器負責存儲和處理到來和離開兩個方向上的多媒體短消息。每個MMSE中可以有多個MMS服務器。MMS服務器可以和外部網絡的E-mail服務器、SMS服務器等通過標準的接口協同工作，為用戶提供豐富的服務類型。MMS中繼器負責在不同的消息系統之間傳遞消息，以整合處于不同網絡中的各種類型的服務器。另外，MMS中繼器在接收或者傳遞消息到其他的MMS用戶代理或者另外的MMSE時，應該能夠產生計費數據(CDR)。MMS中繼器和MMS服務器還具有地址翻譯功能和臨時存儲多媒體短信的功能，保證了多媒體短信在成功地傳送到另一個MMSE(多媒體消息業務環境)實體之前不會丟失。

　　(3)MMS User Databases(MMS用戶數據庫)

　　MMS用戶數據庫存儲與用戶相關的業務信息(如用戶的業務特性、對用戶接入MMS服務的控制等等)、個性化信息、接口信息等有關。

　　(4)MMS VAS Applicatons (MMS增值應用服務器)

　　外部增值應用服務器主要提供增值業務服務。

　　(5)Billing System(計費系統)

　　計費系統主要是完成MMSC系統的計費操作。

　　(6)External Servers(外部服務器)

　　例如電子郵件服務器、傳真服務器和統一消息服務器等。

　　重復使用的原有網元有HLR，它通過MM5接口向MMSC提供用戶簽約信息。圖1列出了目前MMS系統中常用的接口是MMI-MM8。這些接口遵循相應的接口規范。


　　三、MMS業務的技術實現

　　MMS系統有基于WAP的實現和基于IP的實現兩種方式。

　　1.基于WAP的實現

　　在使用WAP協議實現的MMS應用中，可以將整條鏈路分為兩個部分：第一部分是MMS用戶代理和WAP網關之間的鏈路，它使用了WAP的協議棧結構，并在各種不同的無線媒質上提供通用的服務。第二部分是WAP網關和MMS中繼器之間的鏈路，它們之間的連接使用了IP技術，高層使用標準的HTTP協議進行通信。在通信的過程中，WAP網關是一個透明的設備，它不對經它轉發的數據做任何解釋和修改。以一個典型的MMS通信過程為例，它要經過的幾個階段為：

　　(1)MMS用戶代理發送多媒體短信；

　　(2)MMS中繼器通知目標用戶代理有多媒體短信到來；

　　(3)目標MMS用戶代理接收多媒體短信；

　　(4)目標MMS用戶代理向MMS中繼器發送接收確認消息；

　　(5)MMS中繼器向源MMS用戶代理報告多媒體短信傳遞的結果。

　　2.基于IP的實現

　　根據提供的業務不同，MMS用戶代理和MMS中繼器/服務器之間的通信可以使用SMTP，POP3，IMAP4和HTTP等應用層協議。

　　和基于WAP的實現類似，在用戶終端到MMS服務器/中繼器之間的鏈路也被分為兩個部分。兩部分使用的高層協議都是相同的，區別在于傳輸層協議，MMS用戶代理和IP網關之間可以使用適合無線鏈路特性的TCF協議，而從IP網關到MMS中繼器/服務器之間的通信則使用普通的TCP協議。

　　四、運營商間MMS業務的互通

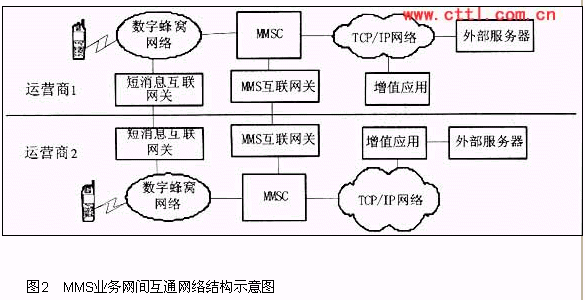

　　目前，國內各運營商之間尚未實現MMS業務的互通。本文提出一種運營商之間MMS業務互通的方案，網絡結構如圖2所示。圖中所示各功能模塊是從邏輯功能上劃分的，實際實現時不一定拘泥于此。

注：外部服務器：例如電子郵件服務器、傳真服務器和統一消息服務器等。


　　增值應用：提供增值業務服務。


　　從圖2中可以看出，運營商之間MMS業務的互通需要通過兩個互聯網關來實現。其中，短消息互聯網關主要負責MMS業務中文本短消息通知的互通，在短消息互聯網關之間采用點對點網間互通協議。MMS互聯網關完成協議轉換、數據分發以及生成各種MMS計費話單等功能。在MMS互聯網關之間采用SMTP協議。

　　五、目前MMS存在的主要技術問題及解決方法

　　(1)MMS手機本身的局限性問題：目前有少數廠商推出了支持MMS業務的彩屏手機，但價格高且可供選擇的款式較少。

　　解決方法：終端廠家盡量推出大多數手機用戶能夠接收的盡量多種類的MMS終端。

　　(2)不同品牌手機的兼容性問題：不同品牌的手機之間發送接收MMS往往不能成功。這主要是因為各品牌手機支持的圖片和聲音格式都不盡相同。

　　解決方法：對支持MMS的終端統一規定要求，目前行標中初步規定如下：

　　·顯示。支持至少3行漢字顯示，每行漢字不少于4個字，要求MMS終端能兼容現有彩色屏幕顯示，至少支持256色顯示。

　　·聲音。至少支持i-melody，WAV，MIDI中的任意一種或多種。對3G的MMS終端，應該支持AMR聲音。

　　·純文本格式，如GB 13000.1-1993，TSB 58，US-ASCII，ISO-8859-1，UTF-8。

　　·靜態圖像。應支持處理100×120像素圖片的能力，圖像格式應支持JPEG，GIF87a，GIF89a，WBMP中的一種或全部。

　　·視頻格式。至少支持MPEG4 (Visual Simple Profile，Level O)和ITU-T H.263(Profile 3Level 10)中的任意一種或多種。

　　·媒體同步和表達格式，如SMIL，XHTML Mobile Profile。

　　(3)服務內容的問題(MMS的服務內容問題)：MMS具有個性化的特點，必須提供豐富的信息內容才能吸引用戶。盡管目前技術和基礎設施建設己不成問題，但MMS仍缺乏實質性的服務內容。MMS最大的特色就是支持多媒體功能，傳送方式除了在手機間傳送外，還可以在手機與應用之間傳送。

　　解決方法：盡快制定開放的增值業務的接口，以便內容開發商盡快推出大量具有吸引力的MMS服務，并使廣大用戶明確如何訂購業務、如何取消業務等使用方法，從而推動MMS業務的快速發展。

　　六、MMS的發展趨勢

　　MMS業務將以往傳統的文本短消息方式轉變到多媒體方式，給人們帶來一種全新的溝通方式，充分感受到通信的樂趣。目前，MMS業務已經逐步地深入到人們的日常生活中，并且隨著各種豐富多彩的MMS內容的不斷推出，MMS業務會得到進一步的發展，更大程度地影響人們的生活。據分析，MMS業務將主要沿以下幾個方向發展：

　　(1)基于移動MMS開展各種增值業務。例如將郵件系統和MMS業務結合，使兩種業務的優勢相得益彰，讓用戶在無線網絡上也能體驗到類似于傳統互聯網上的內容和服務。又如MMS可以與現有的LCS(位置業務)相結合，通過MMS，給用戶發送清晰明了的電子地圖，使用戶一目了然等等。

　　(2)不同運營商之間MMS業務的互聯互通�；ヂ�(lián)互通使得用戶在使用MMS業務時不受運營商不同的影響，可以在更大范圍內更加方便地使用MMS業務。

　　七、結束語

　　隨著運營商間MMS業務的逐步互聯互通，MMS業務越來越豐富，MMS業務必將會象蓬勃發展的文本短消息業務一樣，給人們的生活帶來新的體驗，給運營商創造出令人欣喜的新的收益增長點，而且隨著MMS業務的逐步推廣，將進一步推動新業務和內容的不斷發展，新業務的多樣性和對新內容的需求將確保服務和內容提供商的收益持續增長。

　　總之，MMS業務將成為移動增值業務新的增長點，它將同文本短消息業務一樣，為廣大用戶所接受并給運營商和內容提供商帶來豐厚的利潤。
